磁致伸缩原理:
测量时,电路首先在波导丝上瞬时通电,产生一个电脉冲,这个电脉冲会在波导丝周围产生一个环形磁场,该磁场与浮球内磁铁的磁场相作用,会在波导丝上产生一个小的扭曲变形,这个变形沿着波导丝向丝的两段移动,当移动到信号拾取线圈时,由于磁致伸缩效应,会向外发出一个微弱的变化磁场,拾取线圈就可以检测到这个变化磁场。
由于扭曲变形是一个恒定速度沿波导丝移动,因此,从发出驱动电脉冲开始,至拾取到变化磁场结束所经历的时间长短,表示了浮球距离拾取线圈的位置,也反映了液位的高低,从而实现了对液位的精确计量。
磁致伸缩应用:

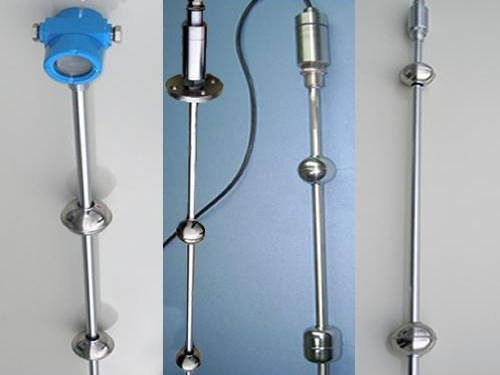

磁致伸缩以其中短距离测量的精确稳定,而被应用于很多位移传感器,其中加油站液位仪普遍采用该原理。典型代表:维德路特液位仪、青岛澳科液位仪、青岛海工液位仪、青岛贵和液位仪等等。
